COMPACT RAIL
Wszechstronny system liniowy/ prowadnice liniowe

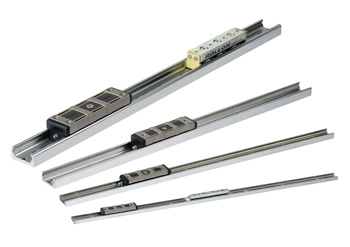

COMPACT RAIL to kompaktowy system z szyną o profilu C z wewnętrznymi hartowanymi bieżniami, rolkami z hartowanej stali, tani i łatwy do zamontowania nawet na powierzchniach nie poddanych obróbce.

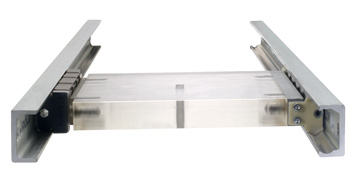

COMPACT RAIL jest samonastawny do innej szyny w przypadku, gdy powierzchnie nie są równoległe (systemy T/U i K/U).
COMPACT RAIL pracuje w każdych warunkach. Rolki jezdne pracują wewnątrz zahartowanej szyny, która je chroni przed uszkodzeniami mechanicznymi. Zastosowane wycieraczki chronią dodatkowo łożyska przed zabrudzeniem i uszkodzeniem.
COMPACT RAIL jest szybkim (do 9 m/s) i cichym systemem (dużo szybszym i cichszym niż łożyska liniowe kulkowe z recyrkulującymi kulkami).
COMPACT RAIL jest fabrycznie wypełniony smarem, a opatentowany system wycieraczek smaruje system w czasie ruchu.
DANE TECHNICZNE:
Dostępne wymiary (A x B):
Od 15 x 18 do 50 x 63 mm
Maksymalne obciążenie (*):
Od 260 do 15000 N
(*) dla jednego zespołu rolek jezdnych
Maksymalna prędkość:
Od 3 do 9 m/s
(w zależności od zastosowania)
Maksymalny skok:
Dla pojedynczych szyn do 3600mm (połączone szyny są dostępne na
zamówienie) Prosimy o przejście do sekcji DOWNLOAD w celu uzyskania dokładniejszej informacji technicznej, pobrania rysunków CAD lub modeli 3D.
PRZYKŁADOWE ZASTOSOWANIA:
- Zamknięcia zabezpieczające i osłony maszyn
- Maszyny pakujące
- Maszyny tnące
- Nowoczesne urządzenia
- Aparatura medyczna
- Automatyka
